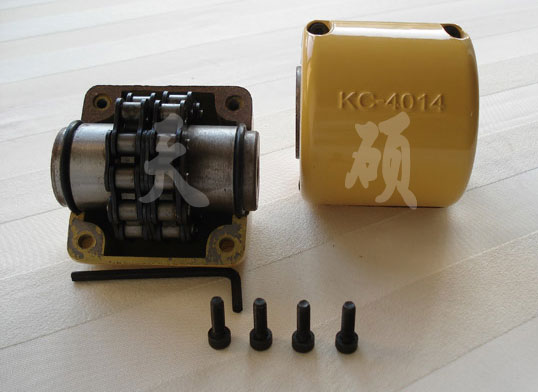

Roller Chain Coupling,KC系列链轮链条联轴器


Roller Chain Coupling

  ●特点:链条联轴器是利用公用的链条,同时与两个齿数相同的并列链轮啮合,不同结构型式的链条联轴器主要区别是采用不同的链条,常见的有双排滚子链联轴器、单排滚子链联轴器、齿形链联轴器、尼龙链联轴器等。双排滚子链联轴器性能优于其他结构型式的联轴器,为国内外广泛采用,我国亦已制订为国家标准。
   链条联轴器具有结构简单(四个件组成)、装拆方便、拆卸时不用移动被联接的两轴、尺寸紧凑、质量轻、有一定补偿能力、对安装精度要求不高、工作可靠、寿命较长、成本较低等优点。
  可用于纺织、农机、起重运输、工程、矿山、轻工、化工等机械的轴系传动,适用于高温、潮湿和多尘工况环境,不适用高速、有剧烈冲击载荷和传递轴向力的场合,链条联轴器应在良好的润滑并有防护罩的条件下工作。

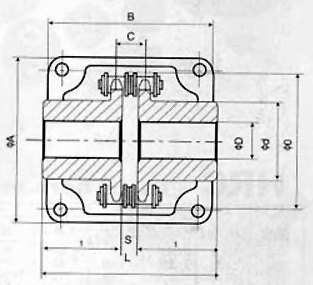

KC型滚子链联轴器基本参数与主要尺




型号 链条 孔径 链条尺寸 扭距 重量 外壳尺寸 重量
最小 最大 L I S D O C kgf.m2 kg A B kg
KC-3012 06B-2 12 16 64.8 29.8 5.2 35 45 10.2 0.233 0.4 69 63 0.3
KC-4012 14642 12 22 79.4 36 7.4 35 62 14.4 1.02 0.8 77 72 0.3
KC-4014 14642 12 28 79.4 36 7.4 43 69 14.4 1.924 1.1 84 75 0.4
KC-4016 14642 14 32 87.4 40 7.4 50 77 14.4 3.285 1.4 92 72 0.4
KC-5014 50-2X14 15 35 99.7 45 9.7 55 86 18.1 6.01 2.2 101 85 0.5
KC-5016 50-2X16 16 40 99.7 45 9.7 62 93 18.1 9.72 2.7 110 87 0.6
KC-5018 50-2X18 16 45 99.7 45 9.7 70 106 18.1 15.42 3.8 122 85 0.8
KC-6018 60-2X18 20 56 123.5 56 11.5 85 127 22.8 40.21 6.2 147 105 1.2
KC-6020 60-2X20 20 60 123.5 56 11.5 100 139 22.8 62.87 7.8 158 105 1.6
KC-6022 60-2X22 20 71 123.5 56 11.5 110 151 22.8 93.45 10.4 168 117 1.8
KC-8018 80-2X18 20 80 141.2 63 15.2 110 169 29.3 142.03 12.7 190 129 2.5
KC-8020 80-2X20 20 90 145.2 65 15.2 120 185 29.3 204.9 16 210 137 2.9
KC-8022 80-2X22 20 100 157.2 71 15.2 140 202 29.3 341.17 20.2 226 137 3.6
KC-10020 100-2X20 25 110 178.8 80 18.8 162 233 35.8 646.29 33 281 153 4.6
KC-12018 120-2X18 35 125 202.7 90 22.7 170 256 45.4 1075.71 47 307 181 6.2
KC-12022 120-2X22 35 140 222.7 100 22.7 210 304 45.4 2454.5 72 357 181 8
