CQB氟塑料磁力泵

产品说明：概述：

　　磁力传动离心泵（简称磁力泵）是应用现代磁力学原理，利用永磁体的磁力传动实现扭矩的无接触传递的一种新型泵，也就是电机带动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，由于介质封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，彻底解决了机械传动泵的轴封泄漏问题。而本公司生产的氟塑料磁力泵，其过流部件全部采用氟塑料制造，设计更合理、工艺更先进、具有全密封、无泄漏、耐腐蚀性能极强等特点。是目前理想的新型工业用泵,其性能达到世界同类产品的先进水平，已广泛替代进口磁力泵。CQB氟塑料磁力泵联轴器,磁性联轴器、永磁性联轴器

用途：

　　磁力泵是化工流程中杜绝跑、冒、滴、漏现象，消除环境污染，创造“无泄漏车间”、“无泄漏工厂”，实现安全、文明生产的理想用泵。且结构紧凑、外型美观、体积小、躁声低、运行可靠、使用维修方便等优点。产品广泛适用于：化工、制酸、制碱、冶炼、稀土、农药、染料、医药、食品、造纸、电镀、酸洗、无线电、化成箔、科研机构、国防工业等行业输送酸、碱液、油类、稀有贵重液体、毒液、挥发性液体，特别是易漏、易燃、易爆液体的输送。

适用温度：-20°C至120°C。

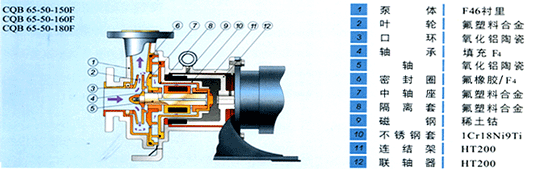

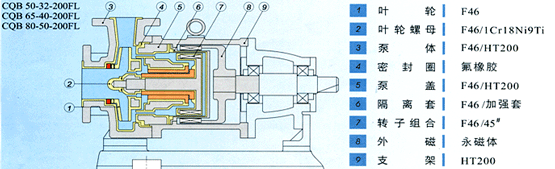

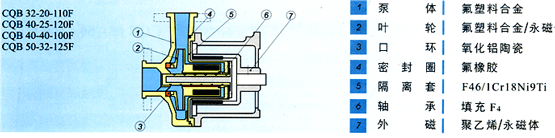

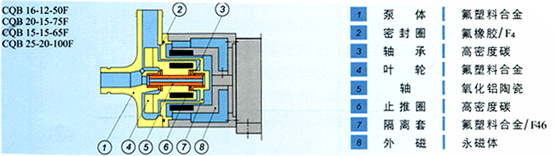

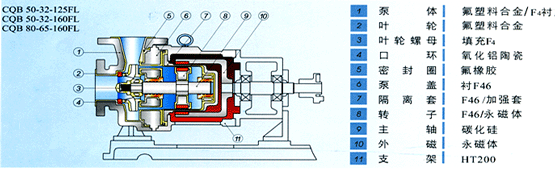

结构与材料：

型号与意义：CQB80-65-160FL
80—	表示磁力泵进口直径为80mm	CQB—	表示磁力驱动离心泵
65—	表示磁力泵出口直径为65mm	F—	表示使用材料为氟塑料
160—	表示磁力泵叶轮直径为160mm	L—	表示配长支架带底版

性能与参数：

首页 >>链接二>>联轴器资料	齿轮泵常见故障的排除方法	磁性联轴器相关资料
磁性联轴器	泵用磁性联轴器	国外永磁传动技术(永磁联轴器)的新发展
IMD氟塑料合金磁力泵	CQB氟塑料磁力泵	ZMD氟塑料自吸式磁力泵
磁力泵的工作原理	屏蔽泵的工作原理	永磁磁力滚筒jbt1993
磁力传动阀门	常见磁性联轴器及应用	发酵罐磁力联轴器搅拌和机械搅拌比较
高温磁性材料	机械设计基础	联轴器英语
磁力泵的结构特点及使用与维修	链条标准与设计选型	磁力驱动化工流程泵
磁性联轴器设计特点	搅拌装置设计选型步骤	机架的选用原则
联轴器

型号	流量 (m3/h)	扬程 (m)	汽蚀余量 (m)	转速 (r/min)	口径Φ(mm)		使用温度(oC)	电机功率(Kw)	重量 (Kg)
型号	流量 (m3/h)	扬程 (m)	汽蚀余量 (m)	转速 (r/min)	进口	出口	使用温度(oC)	电机功率(Kw)	重量 (Kg)
CQB16-12-50F	0.6	2	9	2900	16	12	<80	0.025	5
CQB15-15-65F	0.8	3	6	2900	15	15	<80	0.18	7
CQB20-15-75F	1.6	7	6	2900	20	15	<80	0.18	8
CQB25-20-100F	2.5	10.5	6	2900	25	20	<80	0.37	12
CQB32-20-110F	5.5	12.5	6	2900	32	20	<80	0.55	18
CQB40-25-120F	6.3	15	5	2900	40	25	<80	0.75	35
CQB40-40-100F	6	11	5	2900	40	40	<80	0.5	20
CQB40-40-125F	6.5	17.5	3.7	2900	40	40	<80	1.1	40
CQB50-32-125F	12	20	3.5	2900	50	32	<100	1.5	45
CQB50-32-125FL	12.5	20	3.5	2900	50	32	<100	2.2	90
CQB50-32-160FL	12.5	32	3.5	2900	50	32	<100	4	128
CQB50-32-200FL	12.5	50	3.5	2900	50	32	<100	7.5	210
CQB65-50-150F	20	25	4	2900	65	50	<100	4	100
CQB65-50-160F	17.5	32	4	2900	65	50	<100	4	100
CQB65-50-180F	8	40	4	2900	65	50	<100	5.5	120
CQB65-40-200FL	25	50	4	2900	65	40	<100	11	180
CQB80-65-160FL	50	32	4	2900	80	65	<100	11	180
CQB80-50-200FL	50	50	4	2900	80	50	<100	18.5	195
CQB100-80-160FL	100	32	4	2900	100	80	<100	22	220
注：若性能参数超出此范围，我公司可根据用户要求予以调整。
