ZLZ型接中间轴弹性柱销齿式联轴器基本参数和主要尺寸

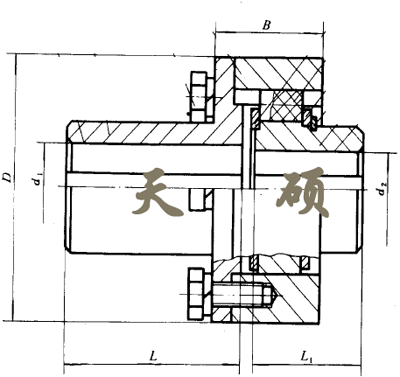

ZLZ1--ZLZ13图
型号
|
公称扭矩
Tn(N.m)
|
许用转速
[n]r/min
|
轴孔直径
|
轴孔配合长度
|
D
|
B
|
S
|
转动惯
量Kg.m2
|
质量
m Kg
|
Y型
|
J1型
|
d1
|
d2
|
L
|
L1
|
ZLZ3
|
630
|
4000
|
25
28
|
25
28
|
62
|
44
|
124
|
53
|
6
|
0.02
|
8
|
30
32 35 38
|
30
32 35 38
|
82
|
60
|
40
42 45 48
|
40
42
|
112
|
84
|
ZLZ4
|
1600
|
4000
|
40
42 45 48 50 55 56
|
40
42 45 48 50 55 56
|
112
|
84
|
166
|
73
|
7
|
0.08
|
21.2
|
60
63 65 70
|
60
|
142
|
107
|
ZLZ5
|
4000
|
3600
|
50
55 56
|
50
55 56
|
112
|
84
|
214
|
78
|
7
|
0.2
|
34.6
|
60
63 65 70 71 75
|
60
63 65 70 71 75
|
142
|
107
|
80
85 90
|
80
85 90
|
172
|
132
|
ZLZ6
|
6300
|
3200
|
60
63 65 70 71 75
|
60
63 65 70 71 75
|
142
|
107
|
240
|
89
|
8
|
0.35
|
48.9
|
80
85 90 95
|
80
85 90 95
|
172
|
132
|
ZLZ7
|
10000
|
2700
|
70
71 75
|
70
71 75
|
142
|
107
|
280
|
100
|
9
|
0.75
|
76.2
|
80
85 90 95
|
80
85 90 95
|
172
|
132
|
100
110 120
|
100
110 120
|
212
|
167
|
ZLZ8
|
16000
|
2300
|
80
85 90 95
|
80
85 90 95
|
172
|
132
|
330
|
113
|
10
|
1.6
|
119
|
100
110 120 125
|
100
110 120 125
|
212
|
167
|
130
|
130
|
252
|
202
|
ZLZ9
|
25000
|
2100
|
90
95
|
90
95
|
172
|
132
|
370
|
133
|
13
|
2.7
|
160
|
100
110 120 125
|
100
110 120 125
|
212
|
167
|
130
140 150
|
130
140 150
|
252
|
202
|
ZLZ10
|
31500
|
2000
|
100
110 120 125
|
100
110 120 125
|
212
|
167
|
384
|
133
|
13
|
3.8
|
208
|
130
140 150
|
130
140 150
|
252
|
202
|
160
170
|
160
170
|
302
|
242
|
ZLZ11
|
40000
|
1900
|
110
120
|
110
120
|
212
|
167
|
404
|
121
|
15
|
4.9
|
239
|
130
140 150
|
130
140 150
|
252
|
202
|
160
170 180
|
160
170 180
|
302
|
242
|
ZLZ12
|
63000
|
1600
|
130
140 150
|
130
140 150
|
252
|
202
|
480
|
165
|
15
|
11.1
|
385
|
160
170 180
|
160
170 180
|
302
|
242
|
190
200
|
190
200
|
352
|
282
|
ZLZ13
|
100000
|
1400
|
150
|
150
|
252
|
202
|
545
|
185
|
17
|
19.6
|
527
|
160
170 180
|
160
170 180
|
302
|
242
|
190
200 220
|
190
200 220
|
352
|
282
|
240
250
|
240
|
410
|
330
|
|
